JB-18伸缩管

日本阀天VENN JB-18伸缩管主要用于冷暖房、空调系统的衔接配管使用,其作用为防止因温度变化而损坏管道，也可作为补偿使用。
使用流体：蒸汽、空气、冷温水、油
结构形式：复式
最高使用压力：1.0mpa
流体温度：250度
外筒材质：碳钢
内筒材质：不锈钢
伸缩量：90mm
口径：DN20-250

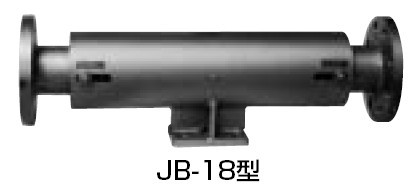

JB-18伸缩管图片及尺寸图

JB-18伸缩管尺寸(mm)及重量表
口径	L	伸缩量		H	A	B	T	h	重量(kg)
		伸	缩
DN20	680	20	70	100	100	60	9	12	12
DN25	680	20	70	100	100	60	9	12	13
DN32	680	20	70	120	100	70	9	12	17
DN40	680	20	70	120	100	70	9	12	18
DN50	680	20	70	130	100	80	12	15	18
DN65	780	20	70	140	120	100	12	15	26
DN80	780	20	70	150	120	110	12	15	32
DN100	880	20	70	170	120	130	16	19	45
DN125	880	20	70	200	120	150	16	19	67
DN150	930	20	70	220	160	180	16	23	92
DN200	930	20	70	250	160	220	16	25	125
DN250	980	20	70	300	180	280	16	27	173
