JB-16伸缩管

日本阀天VENN  JB-16伸缩管主要用于冷暖房、空调系统的衔接配管使用,其作用为防止因温度变化而损坏管道，也可作为补偿使用。
使用流体：空气、冷温水、油
结构形式：复式
最高使用压力：1.0mpa
流体温度：100度
外筒材质：碳钢
内筒材质：不锈钢
口径：DN20-100

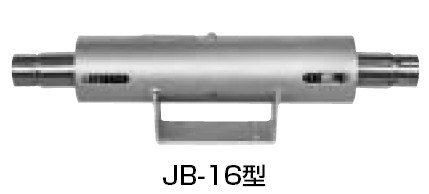

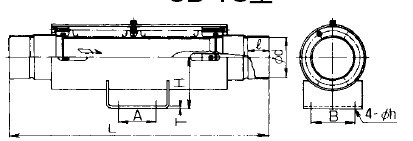

JB-16伸缩管图片及尺寸图

JB-16伸缩管尺寸(mm)及重量表
口径	L	伸缩量		d	＆	H	A	B	T	h	重量(kg)
		伸	缩
DN20	520	20	60	22.4	17	80	90	45	3.2	12	4
DN25	465	20	60	28.8	19	80	90	45	3.2	12	4
DN32	495	20	60	35.1	21	80	90	45	3.2	12	4.3
DN40	525	20	70	41.5	24	89	100	60	3.2	12	5.4
DN50	575	20	70	54.2	30	95	100	60	3.2	12	7.4
DN65	605	20	70	67	33	127	100	70	4.5	19	10.1
DN80	620	20	70	79.7	37	127	100	70	4.5	19	14
DN100	700	20	70	105.1	47	152	135	95	4.5	19	21.5
