JB-15伸缩管

日本阀天VENN  JB-15伸缩管主要用于冷暖房、空调系统的衔接配管使用,其作用为防止因温度变化而损坏管道，也可作为补偿使用。
使用流体：空气、冷温水、油
结构形式：单式
最高使用压力：1.0mpa
流体温度：100度
外筒材质：碳钢
内筒材质：不锈钢
口径：DN20-100

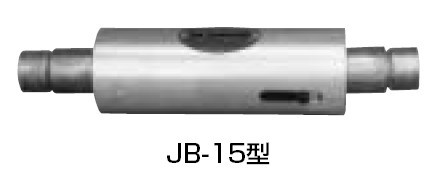

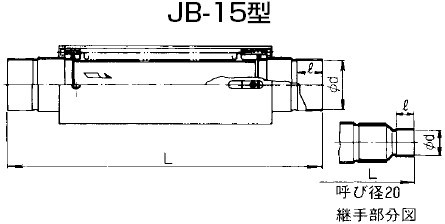

JB-15伸缩管图片及尺寸图

JB-15伸缩管尺寸(mm)及重量表
口径	L	伸缩量		d	＆	重量(kg)
		伸	缩
DN20	400	10	30	22.4	17	2.5
DN25	345	10	30	28.8	19	2.5
DN32	355	10	30	35.1	21	2.7
DN40	385	10	35	41.5	24	3.1
DN50	405	10	35	54.2	30	4.7
DN65	425	10	35	67	33	6
DN80	445	10	35	79.7	37	8.7
DN100	500	10	35	105.1	47	13.4
