TD-4温度调整阀

TD-4温度调整阀采用了单座式阀结构，阀杆和阀座均用不锈钢材料制成，外形小巧流通量大，适用于加热。
适用流体：蒸汽、温水
被加热流体：水、油、液体
阀体压力：1.0mpa
阀的形式：单座式
最高温度： 220℃
阀体材质：铸铁
阀轴：不锈钢
波纹管：磷青铜
感热桶：不锈钢
连接方式:JIS 10k FF法兰盘
口径:DN15-40

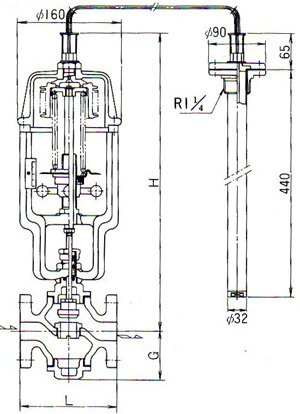

TD-4温度调整阀图片及尺寸图

TD-4温控阀尺寸(mm)及重量表
口径	L	G	H	d	CV值	重量(kg)
DN15	126	55	470	1/2	1.5	13.0
DN20	130	55	470	3/4	1.5	13.0
DN25	130	60	475	1	3	15.0
DN32	180	85	510	11/4	4	21.0
DN40	180	85	510	11/2	4	22.0
