TD-2温控阀

日本阀天VENN温控阀-TD-2温控阀采用了复座式阀结构，阀体和阀座均用不锈钢材料制成，外形小巧流通量大，适用于加热。TD-2温控阀的温度调整范围为20度，有五种温度范围可选。
VENN阀天温度调节阀-TD-2温控阀参数介绍
适用流体：蒸汽、温水
被加热流体：水、油、液体、气体
引导管长度：口径低于DN100  2米；口径大于DN125  4米
阀体压力：1.0mpa
阀的形式：复座式
最高温度： 220℃
阀体材质：铸铁
阀轴：不锈钢
波纹管：磷青铜
感热桶：不锈钢

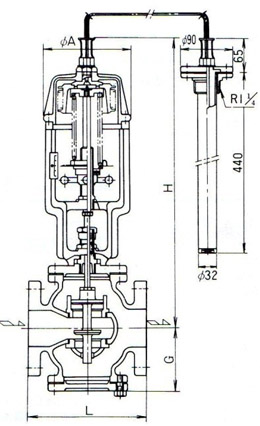

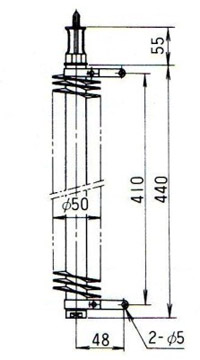

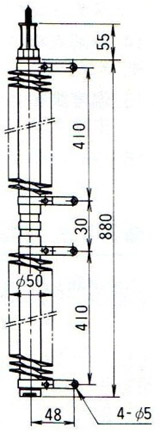

日本阀天VENN温控阀-TD-2温控阀图片及尺寸图



阀天温度调节阀，TD-2温控阀尺寸(mm)及重量表
口径	L	G	H	A	CV值	重量(kg)
DN15	126	60	475	160	3	12.1
DN20	130	60	475	160	3	12.4
DN25	140	70	485	160	4	13.5
DN32	150	75	490	160	6.5	15.0
DN40	160	75	490	160	8	15.5
DN50	180	100	525	160	12.5	22.5
DN65	215	115	535	160	18	29.2
DN80	260	125	580	180	25	38.0
DN100	300	150	605	180	40	57.5
DN125	360	180	745	220	70	75.6
DN150	382	205	770	220	110	125.0
